HCS S/FTP Cat7 LSOH 23AWG Data Kablosu (1 metre)

HCS DataLink 600 kablo serisi; 100 Ohm empedansta, yatay yapısal kablolama sistemleri için kulanılmakta olan 4 ve 8 perli S/FTP kabloları kapsamaktadır. Tüm DataLink 600 serisi kablolar, IEC 61156-5 (ISO/IEC 11801) standardının gereksinimlerinin çok üzerinde bir performans sergilemekte ve 600 MHz’e kadar test edilmektedirler.

Uygulamalar

HCS DataLink 600 yatay kablolar, günümüzde mevcut ve gelecekteki muhtemel LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere desteklemektedir:

• Broadband Digital and Analog CATV signals up to 600 MHz
• SOHO ve tüm 4 perde çift simultane uygulama
• IEEE 802.3an 10GBASE-T 10 Gigabit Ethernet
• 1000BASE-T 1 Gigabit Ethernet
• ATM 155
• TP-PMD
• 100BASE-T "Fast Ethernet"
• 100BASE-T2
• 100BASE-T4
• 100BASE-TX
• Token Ring 100 Mbps
• ATM 52
• ATM 25
• 10BASE-T Ethernet
• Token Ring 4 Mbps and 16 Mbps
• Broadband and Baseband Video
• ISDN Basic and Primary Access
• 1BASE-5 Starlan
• ISALAN
• ITU V.21 and X.11

Nitelikler ve Onaylar

HCS DataLink 600 yatay kablolar aşağıdaki standartlara göre tamamen test edilip onaylanmıştır:

• Kategori 7 IEC 61156-5 (for ISO/IEC-11801)
• 600 MHz CENELEC EN 50288-4

Belirleyici Özellikler

• Olağanüstü iletim değerleri - 100 metre uç tan uca kanal (Channel) uygulamalarında 10GBE’yi destekler.
• Sevkiyat öncesi her makara veya kutu kablonun tek tek test edilmesi - En üst düzey kalite güvencesini sağlar.
• Olağanüstü malzeme özellikleri ve kablo dizaynı - Benzersiz Century™ Ömür Boyu Garanti sağlar.
• Yüksek ACR değerleri - Tüm uygulamalarda en düşük veri kayıp oranını sağlar.
• Oldukça yüksek per dengesi ve çift folyolu yapı - Kablodan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar. Aynı zamanda Alien Crosstalk (AXT)’un da oluşmasına engel olur.
• Benzersiz per yayma dizaynı - Perler arasındaki sinyal gecikmesini minimize eder.
• Kolay anlaşılabilen ve ayırdedilebilen renk kodlaması - Perlerin kolayca ayrıştırılabilmesini sağlar ve kablonun sonlandırılmasını kolaylaştırır.
• Aşağı doğru azalan ardışık metraj bilgisi - Kolay stok ve kablo kalan miktarı takibi sağlar.
• Pürüzsüz ve rijit dış kılıf - Kablonun kutusundan kolay ve hızlı çekilmesi ve kurulmasına yardımcı olur.
• Metraj bilgisinde yer alan parti numarası - Kabloya ait test sonucuna veri tabanımızdan ulaşılmasını sağlar.
• Oldukça geniş ürün yelpazesi - En son teknoloji ürünü tüm kablo konstrüksiyonlarını mevcut kılar.
• Alternatifli paketleme imkanı - Kablonun en verimli kullanılması ve atık kablo oranının en az olmasını sağlar.
• Benzersiz DoubleSafe™ Kalite Güvence Programı - Ürün iade oranının minimize edilmesini sağlar.
• 2002/95/CE (RoHS) AB Direktiflerine tam uyumludur.

Fiziksel ve Mekanik Özellikler

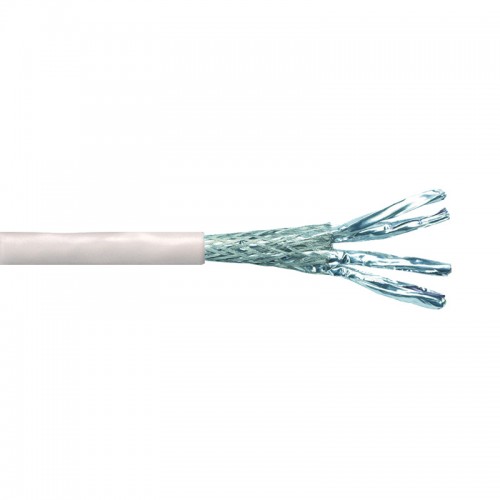

4 adet renk kodlu, ayrı ayrı folyolanmış bükümlü perler birlikte kablolaştırılmış, kalay kaplı bakır saç örgü ile kaplanmış ve kılıflanmıştır.

Siamese (Fig-8) kablolar iki özdeş kablonun “fermuar” şeklinde birleştirilmesiyle imal edilmektedirler. Kabloların bir tanesinde dış kılıf üzerinde yer alan çıkıntı ile kablonun sonlandırma yapılırken doğru tarafta sonlandırılması sağlanmış olur.

• Temel İletken: Katı, 23AWG tavlı çıplak bakır
• İzolasyon: Polyolefin
• İzole İletken Sayısı: 8, bükülmüş 4 per halinde (Fig-8 kablolarda 16 izole iletken, 8 per halinde)
• Perlerin Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz
• Per folyosu: Polyester-alüminyum folyo (folyo yüzü dış tarafa), %100 koruma sağlar
• Dış Folyo (Blendaj): Per folyolarına yakın temasta olacak şekilde yerleştirilmiş kalay kaplı bakır saç örgü
• Dış Kılıf: LS0H (Halogen free) alev geciktirmeli veya PVC bileşen
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035. İstenirse diğer renkler mevcuttur
• Standart Kablo Yazı Bilgisi: HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası
• Çekme Kuvveti: 50 N/mm2 Maks
• Min. Bükülme Yarıçapı (Kurulum (Kısa Dönem)): 8xDış Çap mm
• Min. Bükülme Yarıçapı (Kullanım (Uzun Dönem)): 4xDış Çap mm
• Depolama Sıcaklığı: -20 to +60C
• Çalışma Sıcaklığı: -20 to +60C
• Kurulum (Enstelasyon) Sıcaklığı: 0 to +50C
• Alev Testi: IEC 60332-1, IEC 60332-3-24 or IEC 60332-3-25
• İletken Kesiti Testi: UL 444.
• LS0H Kablolarda gaz & duman testleri IEC 60754 (gaz) & IEC 61034 (duman)
• Empedans Karakteristiği: 100±5 Ohm @ 1-600 MHz
• DC Direnci: 93.0 Ohm/Km maks.
• Direnç dengesizliği: 2% Maks
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans dengesizliği (toprağa göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc Maks
• Dielektrik kuvvet: 700 Volts/1 minute min rms
• Sinyal hızı: (NVP) 77-80%
• Sinyal iletim Süresi (Prop. Delay): 500+36/f½ @ 1-600 MHz.
• Perler Arası Sinyal Gecikmesi (Skew): 25 nS/100m Maks @ 1-600 MHz
• İzolasyon direnci: 5000 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 85 dB min @ 30-100 MHz 85-20Log(f/100) @100-600 MHz
• Ekranlama Zayıflaması: 60 dB min @ 30-600 MHz
• Transfer Empedansı: 10 mOhm/m Maks @ 1-30 MHz 30 MOhm/m Maks @ 30-100 MHz
• Dış Çapı: 7.0x14.2
• Ağırlık: 100 kg/km

* Sipariş edilen miktar, makarasında yeterli olduğu sürece tek parça olarak gönderilir.
* Makaradan kesilen parça kabloların iadesi kabul edilmemektedir.
